DROK Generador de señal, DC 3.3-30V Generador de funciones 5-30mA Pantalla LCD PWM Frecuencia de pulso Ciclo de trabajo Rectangular Onda cuadrada

Lo más importante

Pruebas Eléctricas de la marca DROK

• Marca: DROK
• Categoría: Pruebas Eléctricas
• Calificación: 4,4/5
• Valoraciones: 314

Datos técnicos destacados

• Peso aproximado: 2.0 lb (0.9 kg).
• Calificación promedio de 4,4/5.
• 314 valoraciones visibles.
• Posición destacada en Generadores de Funciones de Prueba Eléctrica: #5.

Preguntas resueltas

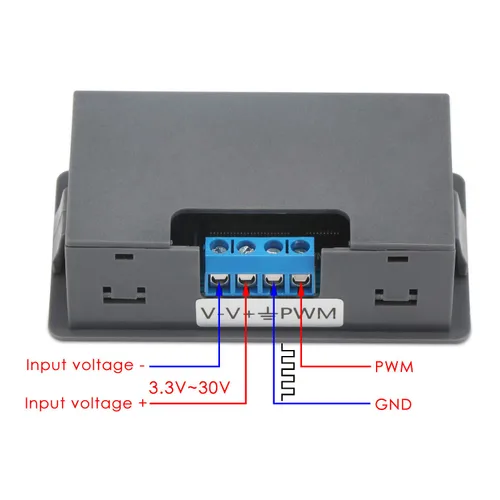

Parámetro: 1. Voltaje de trabajo: DC 3.3v ~ 30v 2. Rango de frecuencia: 1 Hz~150 kHz (dividido en 4 rangos); 3. Precisión de frecuencia: 2% de cada rango; 4. Capacidad de carga de señal: la corriente de salida es de aproximadamente 5 a 30 mA; 5. Amplitud de salida: amplitud PWM igual al valor de voltaje de entrada 6. Rango de temperatura ambiente: -20~+70℃ 7. Rango de ciclo de trabajo: 0-100%. Aplicación: 1. Como generador de señal de onda cuadrada para desarrollo experimental; 2. Como generador de señal de onda cuadrada para controlador de motor; 3. Como generador de pulso ajustable para MCU; 4. Como generador de pulsos, controla los circuitos relacionados (atenuación PWM, regulación de velocidad). Configuración de parámetros: Hay 4 botones independientes en el módulo para establecer el valor de frecuencia y el valor del ciclo de trabajo. Compatible con pulsación breve (aumentar o disminuir 1 unidad por 1 unidad) y pulsación prolongada (aumento o disminución rápida). Todos los parámetros de configuración se guardarán cuando se apague para garantizar los datos. Instrucción de visualización de frecuencia: La frecuencia se divide en 4 rangos y se conmuta automáticamente. 1. XXX (sin punto decimal): la unidad mínima es 1 Hz, el rango de valores es de 1 Hz a 999 Hz. 2. X.XX (el punto decimal está en el centésimo dígito): la unidad mínima es 0.01kHz, el rango de valores es 1.00kHz~9.99kHz. 3. XX.X (el punto decimal está en los diez dígitos): la unidad mínima es 0.1kHz; el rango de valor es 10.0kHz ~ 99.9kHz. 4. X.X.X (punto decimal completo): la unidad mínima es 1kHz; el rango de valores es 1kHz~150kHz p. ej. Las pantallas de frecuencia 100 representa 100Hz; las pantallas 1.01 representa 1.01 kHz; muestra 54.1 representa 54.1kHz; muestra 1.2.4 representa 124kHz El paquete incluye: 1 generador de señal

PARÁMETRO: rango de voltaje de funcionamiento DC 3.3v ~ 30v; rango de frecuencia 1Hz-150kHz; corriente de salida 5-30mA; rango de ciclo de trabajo 0-100%. APLICACIÓN ---- como generador de señal de onda cuadrada para desarrollo experimental; como generador de señal de onda cuadrada para conductor de motor; como generador de pulso ajustable para MCU; como generador de pulso, control de circuitos relacionados (atenuación PWM, regulación de velocidad). COMUNICACIÓN EN SERIE ---- admite comunicación en serie, nivel TTL. Almacenamiento automático de datos: todos los parámetros se guardarán automáticamente después de la configuración y, por lo tanto, no se perderán cuando se apaga. CARACTERÍSTICAS ADICIONALES ---- con pantalla LCD para mostrar el valor de frecuencia y ciclo de trabajo; con estuche; salida PWM, se pueden ajustar la frecuencia y el ciclo de trabajo por separado con botones; el valor de frecuencia se divide en 4 rangos y cambia automáticamente, con alta precisión.
